ЭЛАР ПланСкан

ЭЛАР ПланСкан – книжные (другое название – планетарные) сканеры, предназначенные для оцифровки документов разного формата и толщины, любых книг и папок, ветхих или поврежденных документов, крупноформатных оригиналов до формата А1, а также позволяют оцифровывать бликующие оригиналы, в том числе конструкторские кальки, монеты, ламинированные документы или с металлическим тиснением.

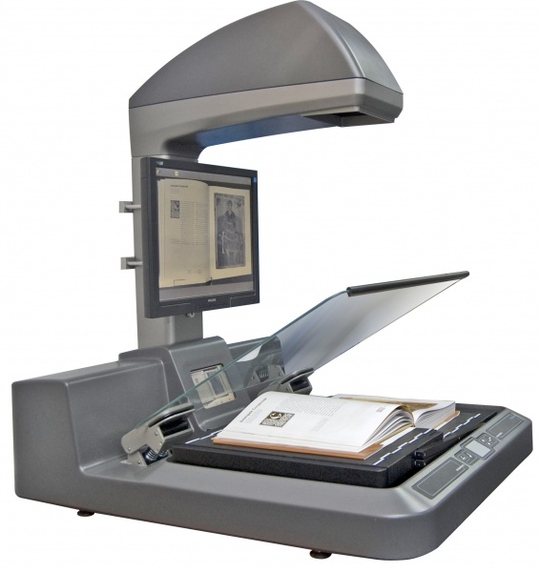

Сканер ЭЛАР ПланСкан серии С

Сканер ЭЛАР ПланСкан серии С – сканер, выполненный как абсолютно самостоятельный аппарат, не требующий управляющей рабочей станции: настройка параметров сканирования и обработки осуществляется посредством встроенного программного обеспечения, результат оцифровки непрерывно отображается на встроенном мониторе, а сохраняются полученные изображения либо на подключенные к USB-портам флэш-карты или жесткие диски, либо передаются в сеть по интерфейсу Gigabit Ethernet.

Сканер ЭЛАР ПланСкан С серии «3»

Конфигурация сканера предназначена для создания электронных копий крупных книжных изданий. Данная модель сканера оснащена уникальной книжной колыбелью, позволяющей оцифровывать сброшюрованные оригиналы толщиной до 50 см и весом до 50 кг как с прижимным стеклом, так и с его фиксацией в положении 90 градусов. Оборудование поддерживает все режимы автоматического запуска сканирования: при опускании прижимного стекла, при перевороте листа книги, по заданному интервалу времени. Колыбель разработана с учетом требований к эргономике и имеет жесткую несущую конструкцию.

Стоит отметить, уникальные технологические решения, использованные при создании книжной колыбели, применимы ко всему модельному ряду сканеров ПланСкан С серии «3».

Оборудование уже используется для оцифровки уникальных документов Российского государственного архива древних актов.

Сканер для книг ЭЛАР ПланСкан серии А2В

Сканер для книг ЭЛАР ПланСкан серии А2В предназначен для бесконтактной (цветной, полутоновой, черно-белой) оцифровки книг, журналов и каталогов, газет, различного рода скрепленных документов, ветхих и нестандартных сшитых материалов, в том числе c плотным корешком, не позволяющим раскрыть документ более чем на 120 градусов. Возможность сканирования документов до формата А2+, а также полупрозрачных оригиналов, глянцевых документов. Уникальная оптическая система обеспечивает высокое качество получаемых электронных образов при любом состоянии оригинала. Не требует прямого подключения к компьютеру, позволяя сохранять графические образы в сеть или на USB-носитель. Все управление с удобной цветной сенсорной панели с графическим меню на русском языке с возможностью создания индивидуального пользовательского интерфейса. Предварительный просмотр отсканированного изображения на встроенном 18` мониторе.

Возможности сканера ЭЛАР ПланСкан А2В позволяют настроить интерфейс сенсорной панели управления таким образом, чтобы, помимо функций управления сканированием, с её помощью можно было выполнять ввод индексной информации непосредственно со сканера, а также направлять данные напрямую в архив. Для этого в системе предусмотрен русскоязычный пользовательский интерфейс с возможностью настройки поисковой карточки документа.

Бережное сканирование

Бесконтактный способ сканирования полностью исключает механическое воздействие на оригинал, гарантируя его сохранность.

Книжная колыбель с изменяемым углом наклона 120 или 180 градусов позволяет качественно оцифровывать толстые книги и сброшюрованные документы, имеющие жесткий корешок или плотную сшивку без нанесения ущерба оригиналу.LLM в России: от экспериментов к внедрению 11.8 т

Уникальная репросистема подсветки, использующая специальные светодиодные осветители (LED), бережно освещает оригиналы передвигающейся полосой света, а также позволяет сканировать бликующие документы.

Универсальность

ПланСкан серии А2В идеально подходит для сканирования самых разнообразных оригиналов.

• от каталожной карточки до чертежей и карт формата А2;
• различных сброшюрованных документов и книг толщиной до 20 см;
• от новых документов до ветхих и раритетных оригиналов;
• на бумаге любого качества: глянцевой, ламинированной, полупрозрачной, с тиснением.

Функциональные возможности

• максимальный формат оригинала A2+ (620х460 мм)

оптическое разрешение:

• для моделей А2В и А2ВЦ – 400 dpi
• для моделей А2В-600 и А2ВЦ-600 - 600 dpi
• выходное разрешение - от 100 до 600 dpi;
• автоматическое определение формата;
• автоматическая фокусировка до 150мм;
• встроенная оптическая система 3D сканирования: дополнительная 3D камера с лазерным сенсором анализирует и исправляет кривизну книжных страниц оригинала, обеспечивая точный фокус, высокое качество изображения и возможность сканирования объемных предметов;
• сохранение данных напрямую в сеть или USB-носитель;
• подсветка на технологии LED обеспечивает отсутствие ультрафиолетового и инфракрасного излучения;
• система подсветки встроена в корпус сканирующей камеры, без внешних конструктивных элементов, что обеспечивает, компактны размеры и удобство эксплуатации.

Встроенная обработка изображений

Оптическая система 3D сканирования с лазерным сенсором надежно исправляет геометрические искажения разворота книги.

При сканировании в черно-белом режиме сканер для книг ЭЛАР ПланСкан А2В обеспечивает динамическую бинаризацию изображения с максимальным сохранением деталей документа, включая карандашные наброски.

Широкий набор программных функций обеспечивает профессиональную обработку изображений: доворот, удаление «шумов», обрезка по формату, поворот по/против часовой стрелки или зеркально, масштабирование изображений, коррекция яркости, контрастности и цветовых оттенков.

Дополнительный программный модуль управления цветовыми ICC профилями обеспечивает точную цветопередачу при последующем использовании образов для репрографии и копировании. Дизайнеры издательских систем получают профессиональный инструмент работы с изображениями.

Дистанционная диагностика и управление

ЭЛАР ПланСкан серии А2В снабжен уникальной системой Scan2Net, позволяющей использовать его как сетевое устройство с интерфейсом Gigabit Ethernet. C ее помощью осуществляется дистанционное управление сканером, что позволяет сохранять отсканированные образы на любой компьютер, который доступен в сети, а также проводить удаленную диагностику, настройку и обновление ПланСкан серии А2В сервисными подразделениями.

Возможность установки дополнительного Wi-Fi модуля позволяет осуществлять управление сканером с планшетных устройств Apple iPad или работающих под управлением ОС Android, но и сохранять образы непосредственно на эти устройства. Достаточно скачать и установить на планшетный компьютер бесплатную управляющую программу. Это полезно в библиотеках, так как люди будут пользоваться не оригиналами, а их копиями, для инженерных служб, часто использующих в удалении от офиса схемы и чертежи и т.д.

Надежность и экономичность

Металлический корпус сканера с фиксированным положением всех составляющих элементов обеспечивает надежную работу устройства в ходе многолетней интенсивной эксплуатации.

Лампы освещения выполнены по технологии LED с поддержкой энергосберегающего режима работы и рассчитаны на долгий срок работы – до 20 тыс. часов.

Комплектация

ЭЛАР ПланСкан А2В / А2ВЦ / А2В-600 / А2ВЦ-600.

• Педаль запуска сканирования.
• Интерфейсный комплект для подключения к PC.
• Монитор 19`.
• ПО сканирования на Apple iPAD и Android.

Дополнительная комплектация

• Функциональная клавиатура.
• Дополнительная педаль управления.
• Прижимное V – образное стекло.
• Дополнительные программные модули сканера.
• Wi-Fi модуль для подключения планшетных устройств Apple iPad и Android.
• Программное обеспечение сканирования BCS-2
• Дополнительные программные модули для BCS-2
• Программное обеспечение сканирования OPUS FreeFlow
• Дополнительные программные модули для OPUS FreeFlow
• TWAIN драйвер управления сканером

2025: Поколение сканеров со встроенным «СканИмидж»

Корпорация Элар 20 мая 2025 года представила поколение сканеров семейства ПланСкан, предназначенных для решения большого спектра задач оцифровки.

Универсальные книжные сканеры ЭЛАР ПланСкан предназначены для оцифровки разноформатных документов, книг и папок, включая сброшюрованные и поврежденные материалы. Данное поколение ЭЛАР ПланСкан включает значительные усовершенствования, которые повышают эффективность работы устройств. Одной из ключевых особенностей является лазерная технология 3D-измерения профиля высоты оригинала, позволяющая точно позиционировать осветители и настраивать фокусировку под объекты произвольной формы. За счет использования 60 опорных точек, - это в 20 раз больше по сравнению с зарубежными аналогами, высотный профиль получается более точным и достоверным, а качество получаемых данных становится значительно выше. Это позволяет получать высококачественные изображения материалов с перепадами толщины и сложным рельефом, например, идеальную картинку текста, который уходит в область корешка на документах с плотным сшивом, или сканировать картины в рамах, где важна фиксация деталей изображений на каждом уровне плоскости – рельеф и подписи, нанесенные на раму, и точная передача самого произведения искусства.

𝓲

Фото: Элар

Сканеры ЭЛАР ПланСкан оснащены встроенным программным обеспечением СканИмидж, которое предоставляет все плюсы сканеров ЭларСкан при работе в формате программно-аппаратного комплекса (ПАК). Открытая операционная система на базе Linux позволяет устанавливать дополнительные приложения и подключать внешние устройства. Программное обеспечение зарегистрировано в реестре российского ПО Минцифры России и имеет сертификаты совместимости с отечественными операционными системами на базе Linux. Реализована поддержка фоновых процессов экспорта и хранения файлов на встроенном ПК с возможностью распознавания текста и отложенной постобработки, что значительно ускоряет и упрощает рабочий процесс.

Сканеры ЭЛАР ПланСкан предлагают множество модификаций, включая модели со сменными стеклами, где в комплекте идет плоское и V-образное стекло, а также модификацию с глубокой колыбелью для тяжелых сшитых оригиналов толщиной до 50 см. Модификация Р (Ручной) подходит для работы с документами, требующими особого внимания и ручной настройки. Модификация РА (Ручной Автомат) сочетает ручное управление и автоматизацию процессов, что делает ее подходящей для оцифровки больших объемов материалов. Модификация *50, соответственно, предназначена для работы с крупноформатными документами. Сканеры поддерживают форматы А1 и А2, что позволяет работать с документами различных размеров. Сетевой и USB интерфейсы обеспечивают гибкость подключения, позволяя интегрировать устройства в любую корпоративную ИТ-инфраструктуру, - это упрощает процесс оцифровки и хранения данных.

Адаптивное освещение с индексом цветопередачи (CRI) более 90 гарантирует высокое качество изображений. CRI – это показатель соответствия дневному солнечному свету, чем выше его значение, тем система освещения более приближена к эталонной, что позитивно влияет на естественность цветопередачи на отсканированных изображениях – все цвета отображаются натуральнее и реалистичнее. Камера LiveView с разрешением 8 Мп позволяет в реальном времени наблюдать за правильностью размещения оригиналов на поверхности сканирования. Это дает возможность точно позиционировать документы перед запуском оцифровки, избегая получения бракованных изображений и исключая временные затраты на работу по пересканированию, что особенно актуально при работе с нестандартными, сложными и габаритными материалами.

Линейный способ сканирования, при котором оцифровка производится в движущемся луче света, который перемещается вдоль сканируемого оригинала, позволяет получить стабильно высокое разрешение и четкую картинку при работе с документами любого формата по всему периметру области сканирования.

Данное поколение сканеров ЭЛАР ПланСкан также отличается высокой устойчивостью к механическим воздействиям. Прецизионная настройка фокуса остается неизменной даже при транспортировке, что гарантирует стабильное качество сканирования.

Скорость работы сканеров — важный аспект их функциональности. Один из режимов позволяет сканеру работать в ограниченной области, что повышает скорость оцифровки документов небольшого формата. В этом режиме луч света движется в заданных рамках, не захватывая неиспользуемую площадь, что сокращает время обработки изображения и увеличивает общую производительность системы.

Дополнительный плюс российского сканера - это возможность двустороннего сканирования. При этом, когда луч света проходит вдоль оригинала, следующее сканирование начинается с конца предыдущего прохода. Это позволяет избежать временных затрат на возврат механизма в исходное положение перед каждым новым сканированием. Кроме того, сканеры ЭЛАР предлагают высокоскоростной режим для потоковой оцифровки, когда уровень обработки изображений не критичен. В этом режиме сканер способен обрабатывать более 60 кадров в секунду, что позволяет эффективно захватывать изображения с высокой частотой. Это особенно полезно при сканировании больших объемов информации, таких как архивные массивы, что значительно сокращает время обработки и повышает общую эффективность работы.

Таким образом, данное поколение сканеров ЭЛАР ПланСкан открывает возможности для эффективной работы с документами, способствуя развитию цифровых технологий в России.

2015: ЭЛАР усовершенствовала планетарный сканер

4 августа 2015 корпорация ЭЛАР сообщила о разработке конструкции прижимного стекла для планетарных сканеров ЭЛАР ПланСкан А2В. Усовершенствованный модуль предназначен для оцифровки сшитых документов, которые нельзя раскрывать полностью без риска механического повреждения корешка.

Модуль сканера ЭЛАР ПланСкан А2В, 2014

При оцифровке бумажных массивов в редких случаях встречались сброшюрованные документы с тесно прилегающим к центру разворота текстом. Плотность корешка таких оригиналов не позволяла выполнить сканирование полностью раскрытого разворота, и в центре скан-образа возникало небольшое затенение. Для устранения этой особенности инженеры ЭЛАР разработали новую версию V-образного прижимного стекла, увеличивающую область полезного пространства для сканирования.

«Прежняя конструкция представляла собой два стеклянных блока, которые при встраивании в модуль прижима соединялись по краям. Новая конструкция оптического блока монолитна. Для ее реализации проводится бесшовная стыковка фальцованных краев стекол с последующей фиксацией специальным клеевым составом. Благодаря такой конструкции мы уменьшили теневую зону», - поведал Игорь Микаэлян, начальник отдела продуктов Управления по обеспечению и технической поддержке оборудования ЭЛАР.

Корпорация предложила клиентам, использующим планетарный сканер ЭЛАР ПланСкан А2В, произвести замену только стеклянной части модуля прижима без изменения его основной конструкции, что обойдется дешевле, чем приобретение модуля в сборе.

«Сшитые архивные дела требуют бережного обращения, поэтому при их оцифровке зачастую используется V-образная колыбель с соответствующим прижимным стеклом. Новая модель оптического блока повысит качество скан-образов, что особенно важно при работе с архивными делами с ограниченным углом раскрытия. Разработка ЭЛАР будет востребована нашими клиентами. Это подтверждает статистика продаж сканера ЭЛАР ПланСкан А2В», - заявил Александр Радченко, заместитель коммерческого директора ЭЛАР – руководитель направления по работе с учреждениями культуры и архивами.
